要点

首先是草绘的时候如果要实现拉升为实体，草绘必须是封闭的

其次可以通过右击草绘，进行编辑定义来重新绘制

选择平面，点击上面的栏中的平面，可以创建基准面，可以在基准面上进行新的草图的绘制以及新的 3 D 实体

按住 shift＋鼠标的中间可以实现拖动

按住 ctrl＋中间进行上下滑动（必须是直上直下的），可以实现放大和缩小

装配¶

约束进行装配¶

使用约束条件组合的零件和其他子装配的零件

做法

新建装配，选择设计
选择元件中的组装，选择元件
1. 第一个元件选择默认的约束（开始是自动）
2. 之后再选择其他的元件，使用三维的元件进行旋转和拖动（扇面可以进行面上的移动，球状可以任意移动）
这个时候，有了两个零件，可以使用选择两个面，建立配合。还可以建立多个的配合

测量的数据¶

左：
- 首先是三个的厚度：2.94 mm
- 三个的宽度：19.94 mm
- 第一个弯折处到底端的距离为 64.27 mm
- 弯折处到顶端的距离为 37.79 mm
- 最高处和最低处的高度差为 8.51 mm
- 大圆的底端到底端的距离为 3 mm
- 全部的长为104.26 mm
中间：
- 底端到第一个转折的距离为 33.98 mm
- 第一个转折的上端到顶端的距离为 49.34 mm
- 全长为103.88 mm
- 最左端到下坠地方的宽度为31.75 mm
- 下坠到最右端的距离为 49.44 mm
- 第一个转折的最上端和最下端的差16.58 mm
- 第二个是 22.48 mm
最后
- 第一个弯折处到底端是 55.87 mm
- 第一段的全长为 82.12 mm
- 最左到弯折处60.46 mm
- 最右到弯折处26.81
- 上面一端的长度为 44.95 mm
- 落差为9.99 mm
- 第二个的落差为 14.76 mm

加工图的绘制¶

常用的修改是那个编辑定义

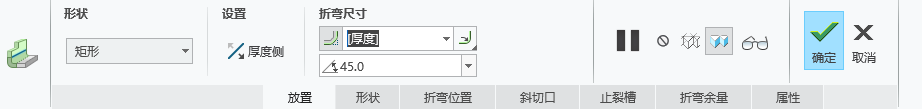

之前的是平整-折弯角 45°

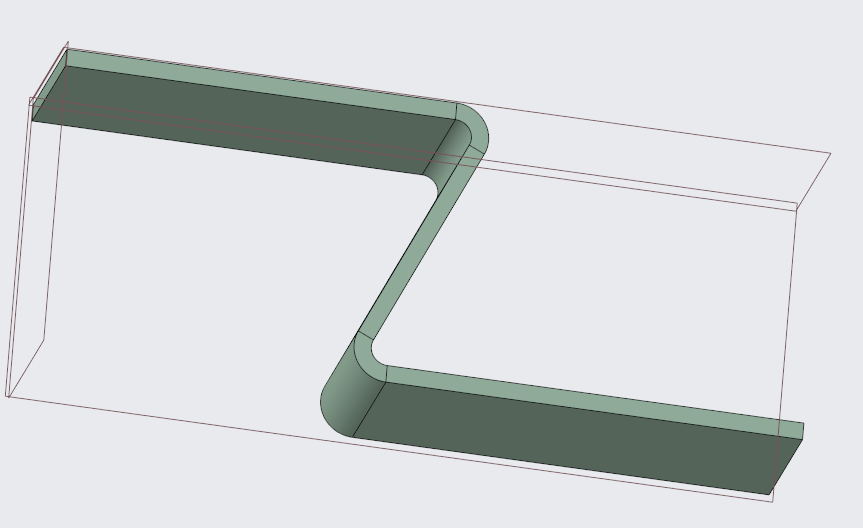

如图所示
扭转的设置

注意

好像直接点上面的展平就是可以的

铜排的绘制¶

Mcu 中的铜排的建模以及画加工图

绘制的步骤

首先新建的时候应该选择零件中的钣金件
首先使用拉伸的步骤（先点击拉伸，之后选择平面，在平面上进行草绘）
1. 之后点击上面的确认，给个 30 的深度和 3 的厚度
之后进行两边的安装孔的绘制
1. 之后选择拉伸切口的选项，选择要求的平面，进入草绘
2. 确定之后，选择对称拉伸，将两边都拉透
3. 这样的铜排就有了，之后我们画他的绝缘层
绝缘层
1. 首先全选，ctrl 复制粘贴一个面（在想要复制得到面组的话应该先将各个坐标进行隐藏）
2. 使用柔性建模中的偏移，使得所有的孔都能露出来（此时右下角应该选择只有面组，确保操作的是面组）
3. 再次选择面组的选项，选择柔性建模。将面组向外偏移一毫米
4. 之后还是选择面组，之后选择视图，修改面组的颜色，将绝缘层的区分画出来

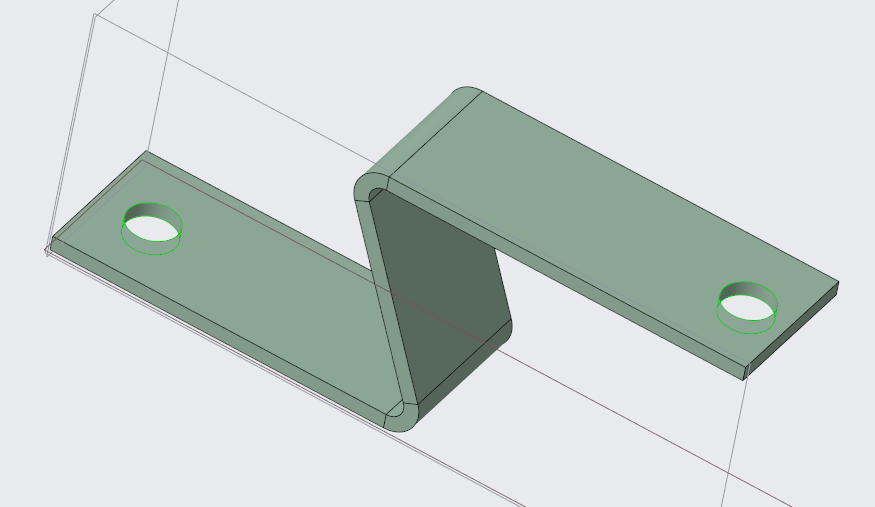

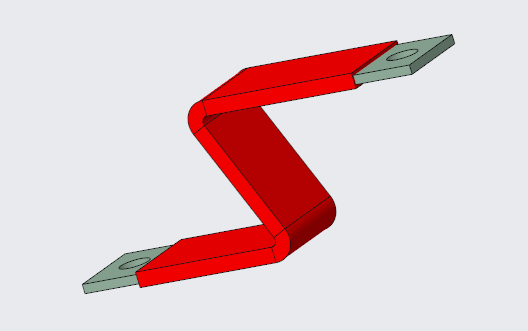

  变成了这样的铜排

新的¶

要做的事情

MCU 中的铜排的建模和画加工图

新的 MCU 的接头，所以需要画一个新的

铜排是连接 MCU 中的插头和电容的

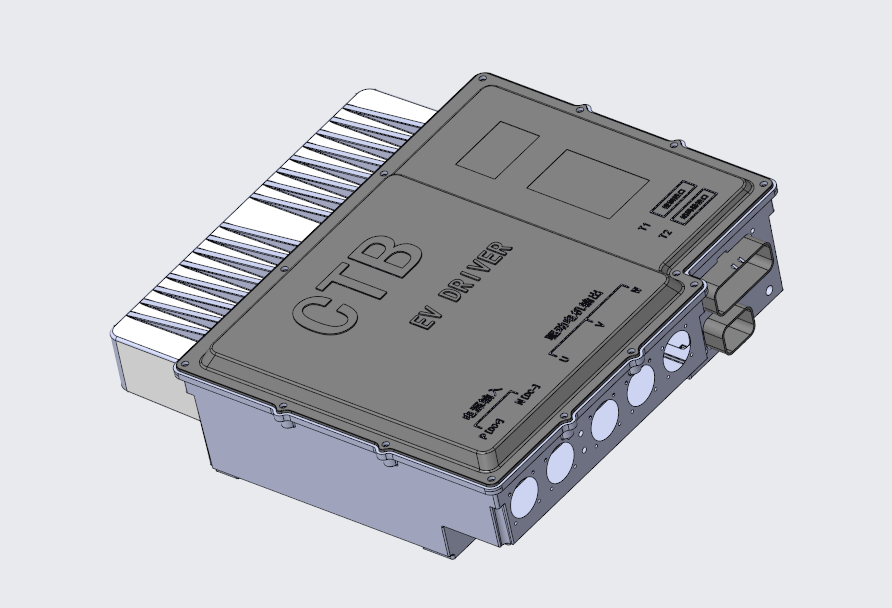

看这个图
前面的尖尖的部分就是电容，后面带着圆孔的地方就是安装接头的地方

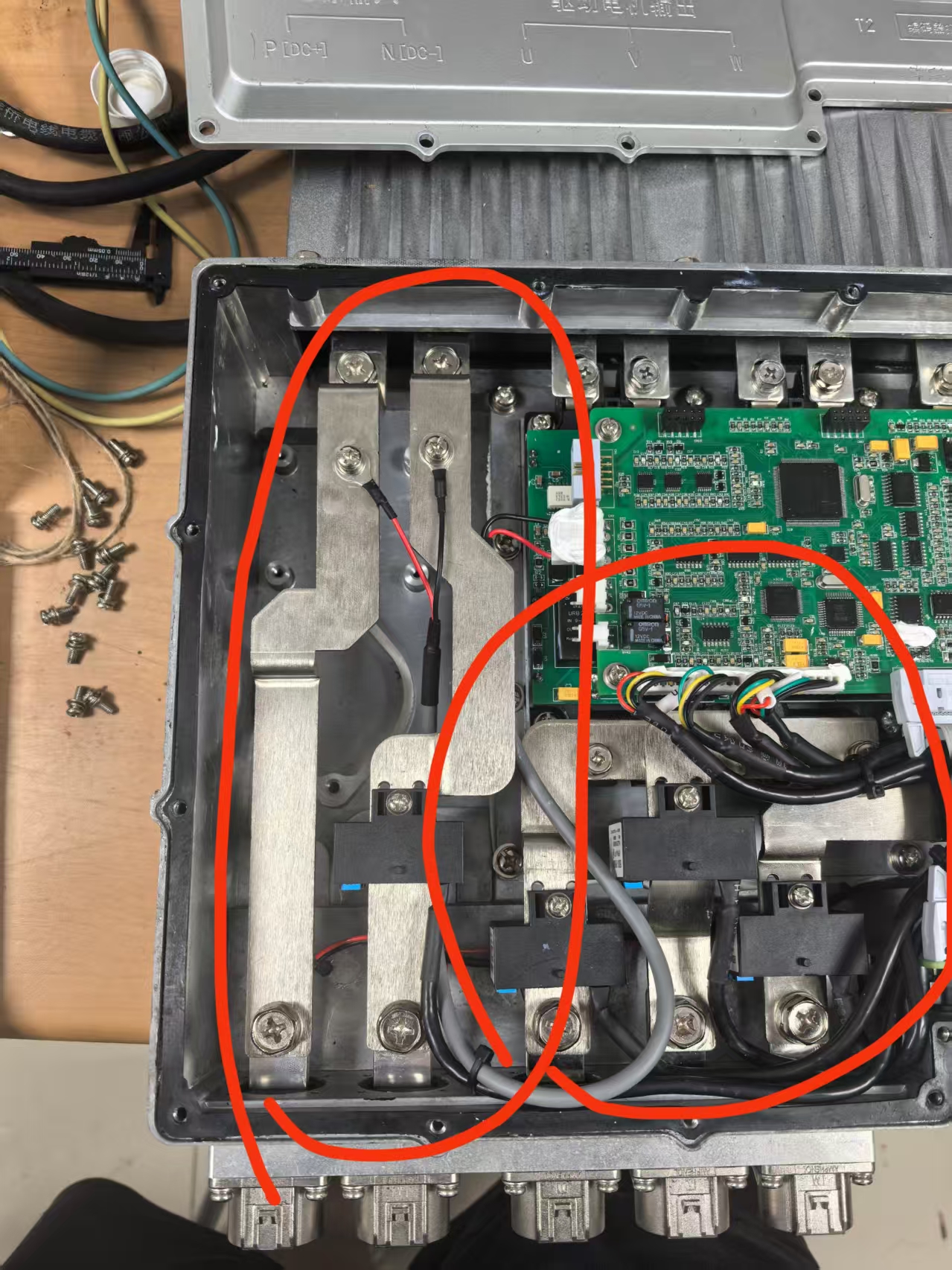

下面的这个是实物图，要使用铜排将前面的电容和后面的接头相连

MCU 的测量¶

最近的面之间的距离：215.900
上下面之间的距离14.9735

在 MCU 的基础上进行铜排的绘制¶

步骤

首先要进行大致尺寸的测量，一般进行高度落差的测量（这是精确的），还有就是两者之间距离的测量
之后新建钣金件文件，在文件中利用上述的进行绘制
- 落差处可以直接使用拉伸进行绘制，还可以使用折弯进行绘制（折弯需要选择参考，也就是将哪条线或者是面作为参考的坐标系进行绘制）
- 转折处可以拼接一下，也可以使用延伸、之后再裁剪的方式进行
之后将大致绘制的铜排文件导入，进行位置的确定，看还差多少，在单独的文件中进行调整

注水口的画法¶

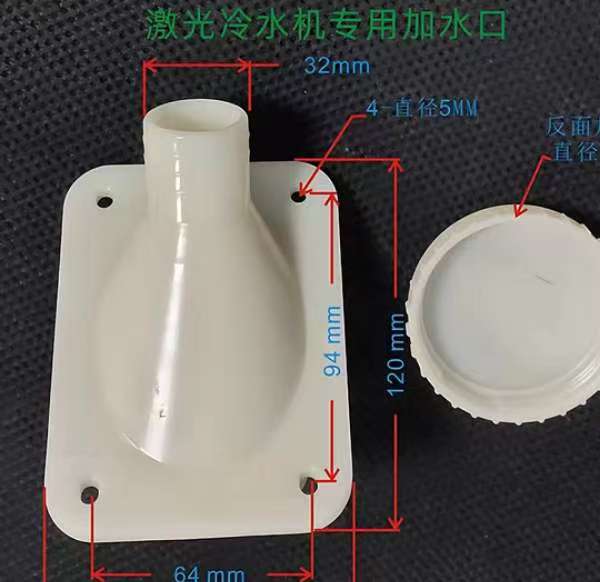

首先是注水口的样子¶

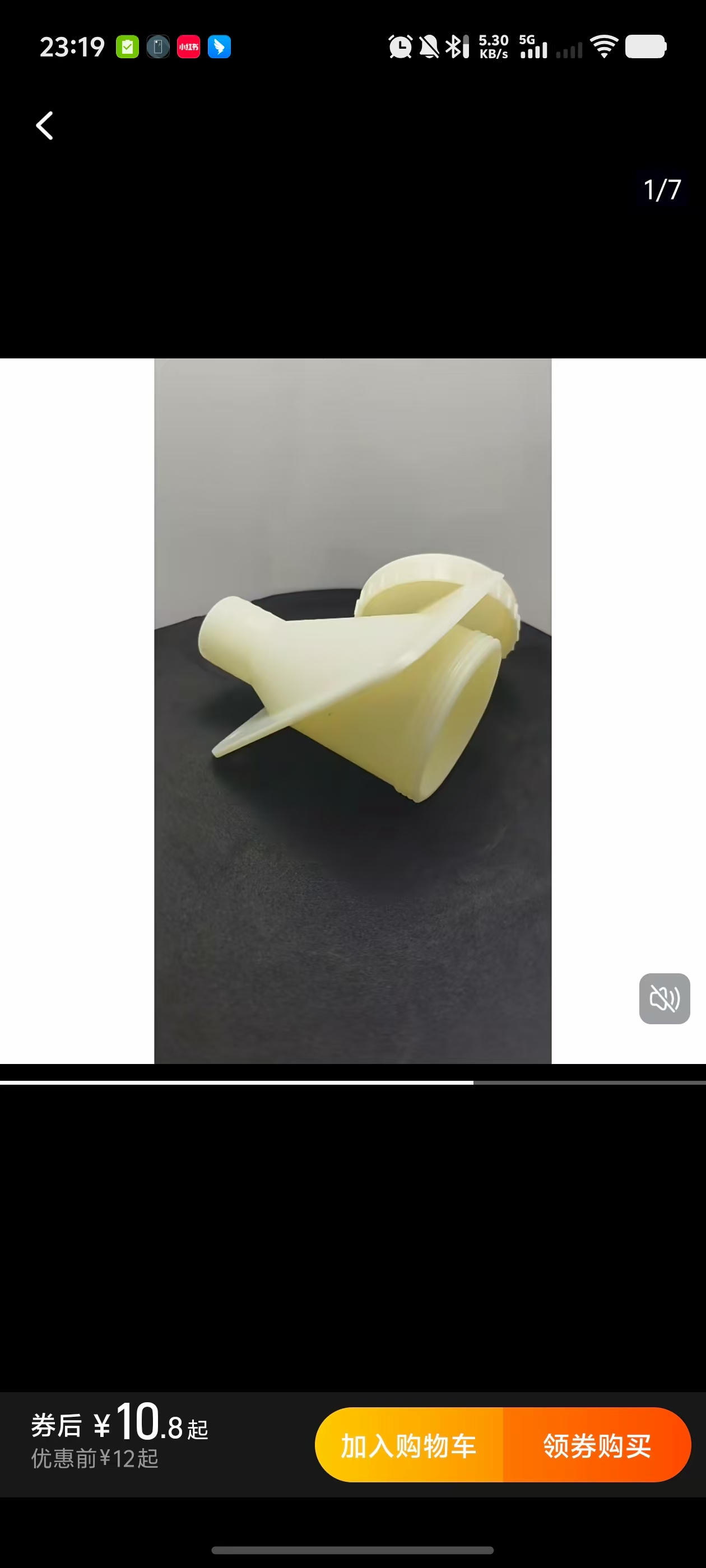

大致的样子是这样的

绘制¶

大致的尺寸是这样的：

漏斗形状的绘制

旋转选择基准平面
1. 点击下面的小栏中的草绘视图，可以将视图正视
绘制旋转的形状
绘制旋转的轴（中心线）
之后点击确认即可
