学习

软件的基础介绍¶

求解器的类型¶

压力基求解器¶

通过动量方程求解速度场，再通过压力方程修正使得满足连续性方程

密度集求解¶

同时求解连续性方程、动量方程、能量方程及组分输运方程

Fluent 的功能以及特点¶

数值算法¶

1. 非耦合隐式算法：
   适用于不可压缩和中等可压缩，适用于低速流动的
2. 耦合显示算法
   对 NS 方程进行联立求解，内存占用小，应用较为广泛
3. 耦合隐式算法
   也是对 NS 方程进行联立求解，但是占用的内存较多，虽然效果由于上一个

物理模型¶

1. 粘性模型
   • 无粘
   • 层流
   • K-epsilon
2. 多相流模型
   • VOF：求解单独的动量方程和处理穿过区域的每一流体的容积比来模拟 2 种或 3 种不能混合的流体
   • MIxture
   • 欧拉模型
3. 辐射模型
4. 组分模型
   1. 组分传递：通用于有限速率模型
   2. 非预混燃烧
5. 离散相模型：由于湍流旋涡对颗粒造成的影响

边界条件¶

入口¶

• 速度入口边界条件：定义流动速度和流动入口的相关的属性。一般用于不可压缩流动
• 压力入口边界条件：用于压力已知但是流动的速度未知的条件，也可以用来定义自由边界，可压不压都是适用的
• 质量流量的边界条件

出口¶

• 压力出口边界条件
• 质量出口边界

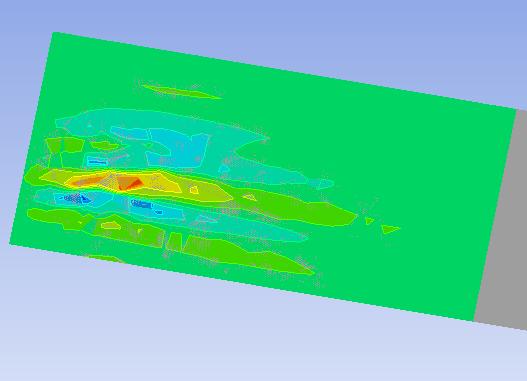

对压强的仿真分析¶

• Ciga 段
  •
  • 进口处的压强接近于 0
  • 中间有一部分区域是压强增加的，变成了几百
  • 但是在最后的面上压强又下降为 0
• 之后的压强好像都是接近于 0 的了
• Porous 段的压强
